Како да се заштитат од гром? Анализа на дизајнот на заземјена бакарна шипка и заштита од пренапони на дистрибутивна кутија од нерѓосувачки челик

I. удари од гром не само што го делат покривот -- зошто на надворешните дистрибутивни кутии им е потребна заштита од гром?

Кога гром удира во зграда или соседна земја, моменталната струја може да достигне магнитуди кои се движат од десетици килоампери до стотици килоампери. Оваа голема струја пулсира ги загрозува надворешните дистрибутивни кутии преку две основни патишта:

1.Директен удар на гром: Гром директно влијае на дистрибутивната кутија или поврзаните кабли. Иако веројатноста за ова сценарио е мала, откако ќе се случи, внатрешната опрема на дистрибутивната кутија е речиси целосно уништена веднаш.

2. Индуциран удар од гром и пренапон на електричната мрежа: Многу повообичаено сценарио се случува кога гром удира во далечен далновод или комуникациски кабел, генерирајќи пренапон кој се шири долж проводникот до дистрибутивната кутија; алтернативно, удар на гром во соседната земја предизвикува пренапон на влезните и излезните кабли од дистрибутивната кутија преку интензивни електромагнетни импулси. Овој „индиректно пренесен“ пренапонски напон може да достигне неколку илјади волти, што далеку го надминува отпорниот напон на конвенционалните електронски компоненти, пробивајќи ги плочките на кола и моментално согорувајќи ги модулите за напојување.

Во апликативните сценарија вклучувајќи дистрибутивни кутии за следење на безбедноста на отворено, дистрибутивни кутии за станици за полнење и дистрибутивни кутии за комуникациска базна станица, внатрешната опрема има висока вредност на имотот и строги барања за континуирано напојување. Затоа, заштитата од гром не е опционална помошна функција, туку задолжително барање за дизајн.

II.Системот за заземјување на Дистрибутивна кутија од нерѓосувачки челик -- основата за заштита од гром

Дистрибутивната кутија од нерѓосувачки челик служи како акритична врска во системите за заштита од гром и заземјување, со неговото јадро компоненти детално на следниов начин:

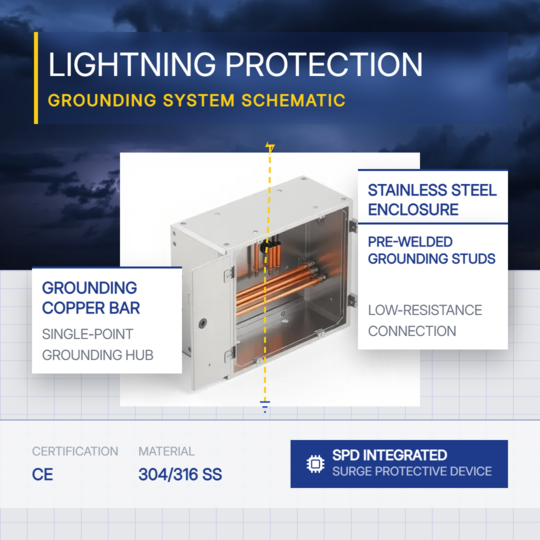

1.Заземјување бакарна шипка: спојување на конвергенција за сите заштитни жици за заземјување

Заземјувањето бакарна шипка монтирана во внатрешноста на дистрибутивната кутија е јадрото на комплетниот систем за заземјување на кутијата. На посветена жица за заземјување на громобран, жица за заземјување на куќиштето на кутијата и заштитните жици за заземјување на целата поврзана опрема сите се спојуваат на овој спој, пред да се поврзат со заземјувачката мрежа преку главната жица за заземјување. Оваа бакарна шипка е изработена од месинг, кој нуди одлична електрична спроводливост и отпорност на корозија. Споредено со галванизирани железни шипки, месинганите шипки не кородираат по долгорочен сервис, а нивниот контакт отпор останува стабилен без да се зголемува со текот на времето.

Клучната функционална вредност на заземјувањето бакарна шипка во системите за заштита од гром е усогласена со Принцип на „заземјување со една точка“: заштитни основи на целата опрема се спојуваат на истата локација, што спречува секундарно оштетување на опремата предизвикани од потенцијалните разлики предизвикани од повеќе дисперзирани точки за заземјување. За време на моменталното празнење на молња струја, краткорочна висока ќе се формира потенцијал на заземјувачката бакарна шипка. Меѓутоа, ако куќиштата и сигналните основи на целата поврзана опрема се електрично изедначени врзана за оваа бакарна шипка, нема да се генерира опасна потенцијална разлика помеѓу различни парчиња опрема.

2. Кутија од нерѓосувачки челик: вродено еквипотенцијално тело

Телото на кутијата од не'рѓосувачки челик 304 е електрично проводен како интегрирана структура. Откако куќиштето на кутијата е сигурно поврзан со бакарната шипка за заземјување, целата кутија формира еквипотенцијал тело со ефект на Фарадеј кафез. Дури и ако надворешното електромагнетно поле драстично се менува, останува електромагнетната средина во кутијата релативно стабилна. Кутијата, исто така, обезбедува одреден степен на заштитување и слабеење за внатрешни електромагнетни импулси. Во меѓувреме, на Еквипотенцијално врзаното тело на кутијата гарантира дека оперативниот персонал нема трпат опасност од електричен удар [во случај на дефект на изолацијата на системот].

III. Инспекција пред дожд -Три прашања во врска со системот за заштита од гром на надворешна дистрибуција кутии

За надворешни дистрибутивни кутии веќе ставени во функција, се препорачува персоналот за работа и одржување завршете ги следните прегледи пред пристигнувањето на невремето со грмотевици период на висок ризик:

1. Визуелна проверка на заземјувањето врски:

Проверете дали се сите приклучоци на бакарната шипка за заземјување безбедно прицврстен, без разлика дали е изолациониот слој на жицата за заземјување недопрена, и дали површината на бакарната шипка има силна оксидација или 'рѓа. Ако се открие некаква лабавост, веднаш затегнете ја; ако има некаква корозија пронајдено, веднаш заменете ја соодветната компонента.

2. Отпорност на заземјување мерење:

 Користете специјализиран тестер за отпорност на заземјување за да го измерите отпорност на заземјување на главната заземјувачка електрода на дистрибутивната кутија. Ако измерената вредност надминува 10 оми, проверете ја електродата за заземјување корозија, фрактура или проверете дали околната почва е претерано сува. Додадете дополнителни електроди за заземјување или нанесете средство за намалување на отпорот како потребни.

3.Инспекција на статусот на СПД:

Повеќето SPD се опремени со прозорец со индикатор за статус, каде зеленото означува нормално работата и црвеното означува дефект што бара замена. СПД постепено ќе се разградува по апсорпција на повеќе пренапони. Кога статусниот прозорец ќе стане црвено, тоа покажува дека внатрешниот варистори не успеа и мора да се замени во a навремено; во спротивно, функцијата за заштита од гром нема да успее работат нормално.

IV:OUYUE Electrical обезбедува брзо прилагодување на надворешни разводни кутии отпорни на дожд

Сигурно решение за заштита од гром за надворешни дистрибутивни кутии потекнува од стандардизирано структурно ниво дизајн на куќиштето, опфаќајќи ја еквипотенцијалната врска од заземјување бакарна шипка до куќиштето од не'рѓосувачки челик, како и патеката од претходно поставените заземјувачки завртки до основата за монтирање на SPD. Ојуе Дистрибутивните кутии од нерѓосувачки челик на Electric се опремени со структурирани систем за заземјување од фабрика, обезбедувајќи стандардизирана и доверлива основа платформа за изградба на громобранска заштита, секојдневно работење, и одржување за крајните корисници.

 По потврдувањето на цртежите на производите, готовите производи може да се испорачаат на дистрибуција во рок од 7 календарски дена. Без разлика дали ви треба стандардна конфигурација или длабоко приспособена молња решение за заштита, ве молиме поднесете ги вашите технички спецификации, а ние ќе го направиме навремено ви обезбеди препораки за решенија и производство на примерок времеплов.
