Лансиран е новиот XL-21 кабинет за дистрибуција на електрична енергија на Ouyue Electric, а првата серија е наменета за Јужна Кореја

I. Поделете ја горната и долната структура

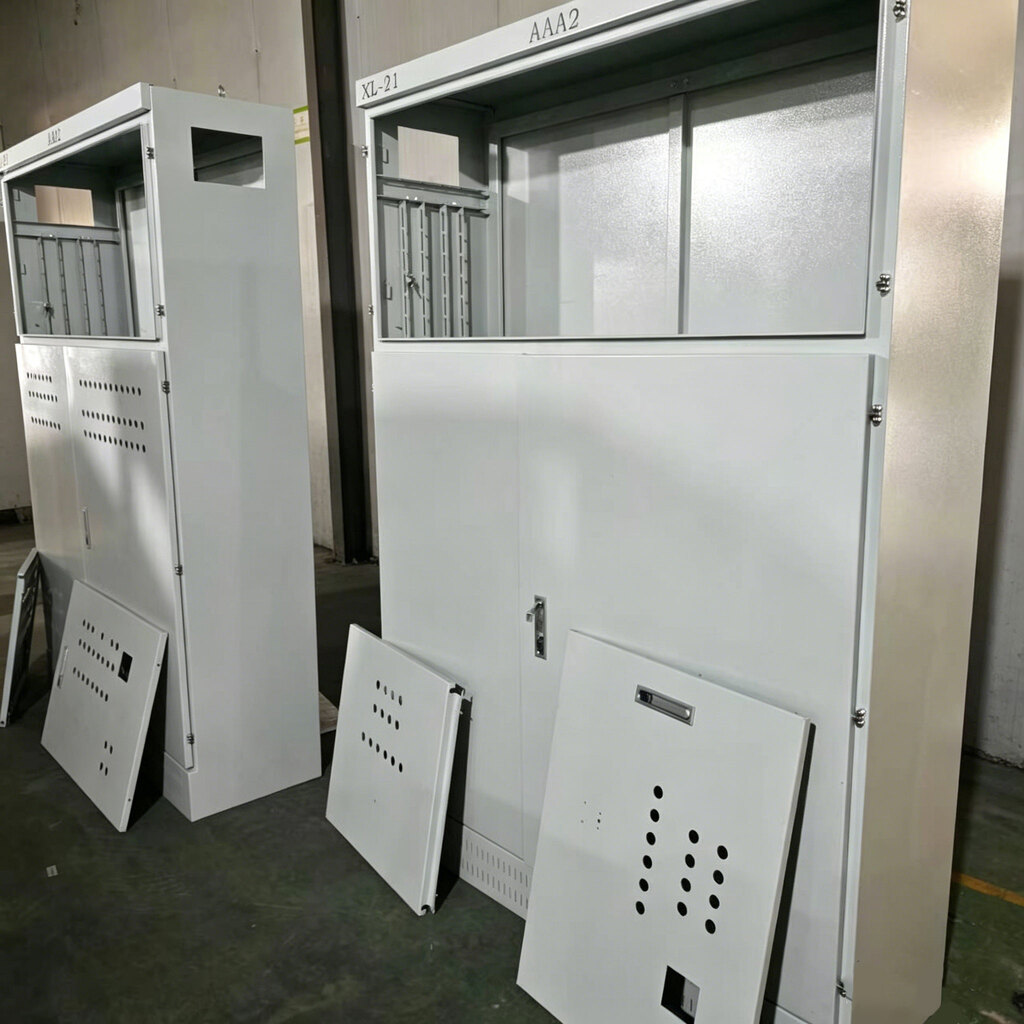

Првата вистинска фотографија го прикажува целокупниот изглед на кабинетот за дистрибуција на електрична енергија XL-21. Кабинетот прифаќа поделен дизајн на горната и долната структура, јасно делејќи ги функционалните области на два независни простори, горен и долен.

Горен дел: Областа на прозорецот за набљудување на инструментот

Транспарентна позиција за инсталирање на прозорецот е резервирана на горниот дел од кабинетот за уредување на амперметри, волтметри, индикаторски светла, прекинувачи и други компоненти за мерење и екран. Персоналот за работа и одржување не треба да ја отвора вратата на кабинетот. Тие можат да ги читаат електричните параметри и да го одредат работниот статус во реално време преку прозорецот, што значително ја подобрува ефикасноста при секојдневната проверка и откривањето на дефекти. Горниот дел на кабинетот е резервиран за позиции за идентификација, кои може да се залепат со броеви на кола, таблички со имиња на опремата или етикети за предупредување за безбедност според барањата на клиентите.

Долниот дел: Преграда за работа на главниот прекинувач

Преградата за работа на главниот прекинувач на дното на кабинетот е опремена со независна брава на вратата. Површината на вратата на кабинетот е опремена со повеќе комплети кружни отвори за дисипација на топлина, кои формираат предни и задни воздушни канали за конвекција со задната плоча за дисипација на топлина од истата спецификација на задниот дел од кабинетот. Додека се обезбедува вентилација и дисипација на топлина, дијаметарот на кружните дупки се контролира на рамнотежна точка помеѓу спречување прашина и дисипација на топлина, со што се намалува влезот на прав. Вратата на магацинот е опремена со наменска механичка брава за да се спречи неовластен персонал да ја погрешно ракува и да ги исполни барањата за управување со електричната безбедност на индустриските локации.

II. внатрешен прилагодлив систем за инсталација: Еден комплет кабинет е компатибилен со повеќе шеми за дистрибуција на енергија

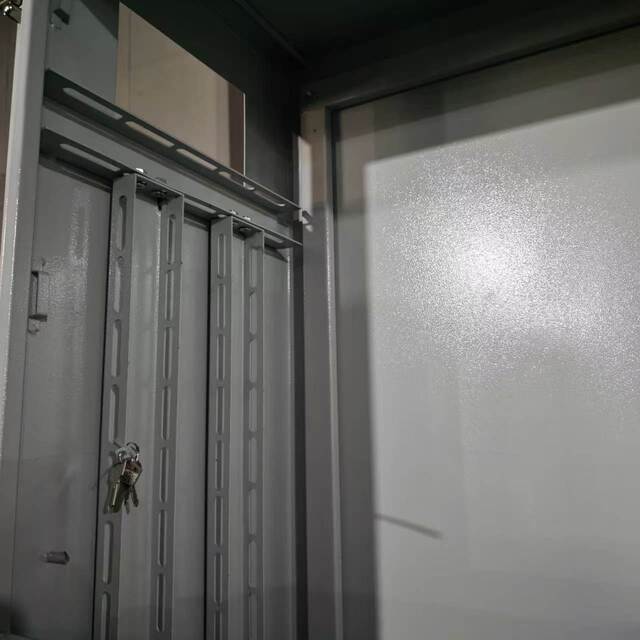

Втората вистинска фотографија се фокусира на внатрешните структурни детали на кабинетот за дистрибуција на електрична енергија XL-21, прикажувајќи ја најсуштинската дизајнерска карактеристика на овој производ - целосно прилагодливиот систем за инсталација.

Пред-инсталирајте повеќе групи на прилагодливи инсталациони колони

Внатрешноста на кабинетот е претходно инсталирана со повеќе надолжни инсталациони столбови, секоја со долги дупки. Водичките шини и монтажните плочи можат слободно да се прилагодат во висина нагоре и надолу по столбовите. Ова значи дека истиот кабинет може флексибилно да се приспособи на различни спецификации на прекинувачи со обликувани куќишта, контактори за наизменична струја, термички релеи и бакарни собирници според вистинскиот план за дистрибуција на електрична енергија. Без разлика дали се работи за главен прекинувач од 200A или 630A и без разлика дали се работи за конфигурација со повеќе или неколку јамки, позициите за инсталација може да се подредат по потреба без потреба од замена на кабинетот.

Преградите на магацинот се независни, а силната и слабата струја се одвоени

Областа на инструментот и преградата за главниот прекинувач се одделени со метални прегради за да се постигне одделна жици за силна и слаба електрична енергија. Овој дизајн има две значајни значења: Прво, електромагнетните пречки генерирани од големата струја во главното коло се изолирани во долниот оддел и нема да влијаат на точноста на мерењето на инструментите и сигналните линии во горниот оддел. Второ, кога го прегледувате главниот прекинувач, држете го горното коло на инструментот изолирано за да го намалите ризикот од случајно допирање. Преградната плоча резервира дупки за насочување на жиците, а на местата на поминување на кабелот се обезбедени гумени заштитни отвори за да се спречи сечење на изолациониот слој.

III. Ладно валана челична плоча + електростатска прашкаста облога: Обезбедува долготрајна заштита за дистрибуција на енергија во затворени простории

Кабинетот за дистрибуција на енергија XL-21 е изработен од висококвалитетен ладно валани челик, формиран преку интегрирано ласерско сечење и CNC свиткување, со агли собрани со помош на завртки приклучоци. Во споредба со целосно заварените конструкции, склопот со завртки обезбедува структурен интегритет додека нуди поголема удобност за расклопување, одржување и замена или надградба на внатрешните компоненти.

Површината на кабинетот е обработена со електростатска прашкаста обвивка, со мат сиво-бела завршница. Во споредба со традиционалното прскање со боја, електростатската прашкаста облога нуди посилна адхезија и супериорна отпорност на удари и корозија. Во затворени индустриски средини - како што се работилници, фабрики и трафостаници - останува издржлив при долготрајна употреба без чипсување или 'рѓосување. Мат сиво-белата облога обезбедува чиста, модерна естетика која го надополнува стандардизираниот дизајн на просториите за дистрибуција низ различни индустриски поставки.

Секој кабинет е стандардно опремен со заден панел со отвори за вентилација, усогласени со кружните отвори за вентилација на вратата за да се создаде природен канал за конвекција на воздухот. Вратата е опремена со наменска механичка брава, а клучевите се управувани централно за да се обезбеди пристап до преградата за главниот прекинувач само овластени електричари, спречувајќи неовластен влез.

IV. Извоз во Јужна Кореја: Компатибилен со стандардите за дистрибуција на индустриска енергија во странство

Оваа серија на XL-21 кабинети за дистрибуција на електрична енергија е прилагодена за корејски клиент, со прилагодување на нивото на напон, избор на спецификација на собирницата и димензии на кабинетот приспособени според техничките барања на купувачот. Јужнокорејскиот пазар за дистрибуција на индустриска енергија поставува две клучни барања за опремата: прво, стандардизирана високонапонска и нисконапонска изолација на зоната; второ, компатибилност во внатрешната инсталација на кабинетот - фабричките производни линии често бараат прилагодување на конфигурациите на колото за напојување врз основа на менување на производните задачи, а прилагодливиот систем за монтирање прецизно го исполнува ова флексибилно барање.

Од Кина до Јужна Кореја, морскиот товарен пат е краток, а царинењето е високо ефикасно. Ouyue Electric обезбедува стандардно пакување за извоз, приспособено за корејскиот пазар: фумигирани дрвени гајби со сопствени облоги за амортизирање на филм со меурчиња и посебни прегради за кабинети и додатоци за да се осигури безбедноста на производот и за време на транспортот преку океанот и за внатрешен транзит.

V. Прилагодете го вашето решение за дистрибуција на енергија почнувајќи од XL-21

НаXL-21 кабинет за дистрибуција на енергијае најновото достигнување на Ouyue Electric во областа на индустриска дистрибуција на електрична енергија. Од прилагодливиот систем за инсталација до структурата на сплит складиште, од процесот на обложување со прашок со ладно валани челични плочи до практичноста за склопување и одржување на завртките, секој дизајн е ориентиран кон вистинските сценарија за употреба.

Потребни се само 7 дена за да се произведе готовиот производ откако ќе се потврдат цртежите на производот. Без разлика дали ви треба стандардна конфигурација или длабинско прилагодување според цртежите на проектот, ве поздравуваме да ги испратите вашите технички барања. Ќе ви обезбедиме предлози за решенија и распоред на примероци.
