Ouyue Electric лансираше двослојна одвоена метална кутија за дистрибуција: со посебни зони за силна и слаба струја и претходно инсталирани столпчиња, го скратува времето на склопување на комплетните комплети

I. Реално снимање на масовно производство: Стандардизираните кабинети се наредени и излегуваат од производната линија, прикажувајќи ја способноста за испорака на серии интуитивно

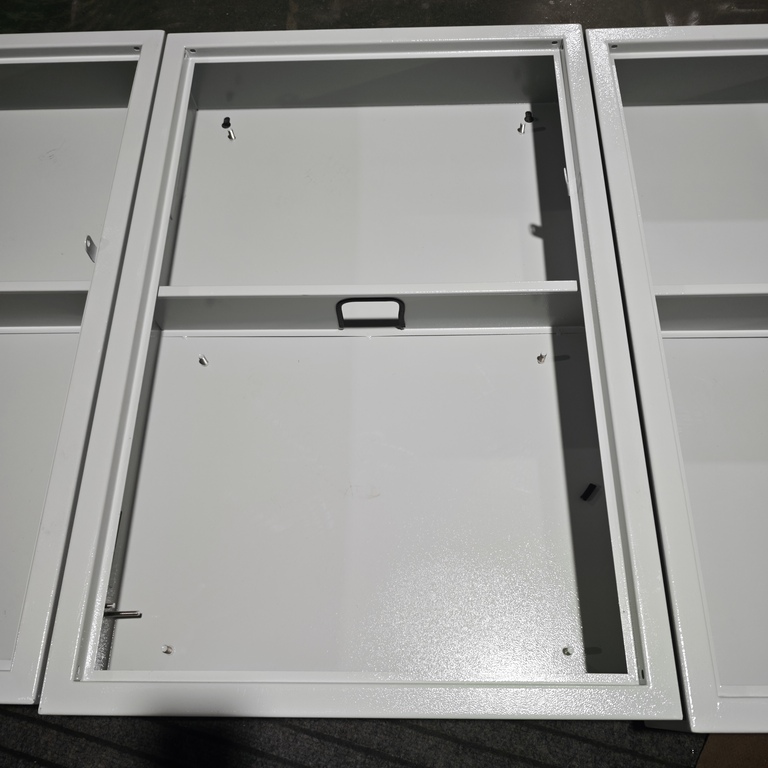

Првата вистинска фотографија ја долови сцената на редица двослојни одвоени метални чаури за дистрибуција, поставени рамо до рамо во просторот за склопување на работилницата. Телото на кабинетот сè уште ја нема инсталирано таблата на вратата, но деталите за процесот на лим на самото тело на кутијата се целосно изложени - рабовите и аглите на рамката се правилни, линиите на рабовите на свиткување се уредни, а заварите се мазни без бруси.

Главното тело на кабинетот е изработено од висококвалитетна ладно валана челична плоча, која се формира со ласерско сечење и CNC свиткување во едно парче. Рамката на кутијата е задебелена и засилена, со силни способности за носење и отпорност на удар. Површината е подложена на фосфатирање за отстранување на 'рѓа и третман со електростатска епоксидна прашкаста облога со висока температура. Облогата е мат бела боја на слонова коска, со униформа и мазна боја на површината.

 Се одликува со заштита од 'рѓа, отпорност на корозија, отпорност на гребење и не е склон на пожолтување, што го прави погоден за долготрајна употреба во суви внатрешни средини. Изгледот обложен со бел прашок е едноставен и модерен и е високо усогласен со околината за внатрешна декорација на фабрики, простории за дистрибуција на згради, лаборатории итн.

Врска за процесот	Метод на обработка	Функција
Основен материјал	Висококвалитетна ладно валана челична плоча, формирана со CNC свиткување во едно парче	Висока јачина, не склона кон деформација, а рамката е задебелена и засилена
Заварување	Прецизно заварување на место, со рамномерно мелење на шевот на заварот	Подлогата за запечатување е добра, без бруси или остри рабови
Предтретман	Фосфатирање за отстранување на 'рѓа	Подобрете ја адхезијата на премази во прав и обезбедете основен слој отпорен на 'рѓа
Облога	Високотемпературна електростатска епоксидна обвивка во прав, мат бела боја на слонова коска	Анти-рѓа, антикорозија, отпорен на гребење и не е склон кон пожолтување

II. Детално објаснување на внатрешната структура: Интегрирана преградна преграда + претходно инсталирани столпчиња, што го поедноставува комплетното склопување на комплетот од нивото на лим

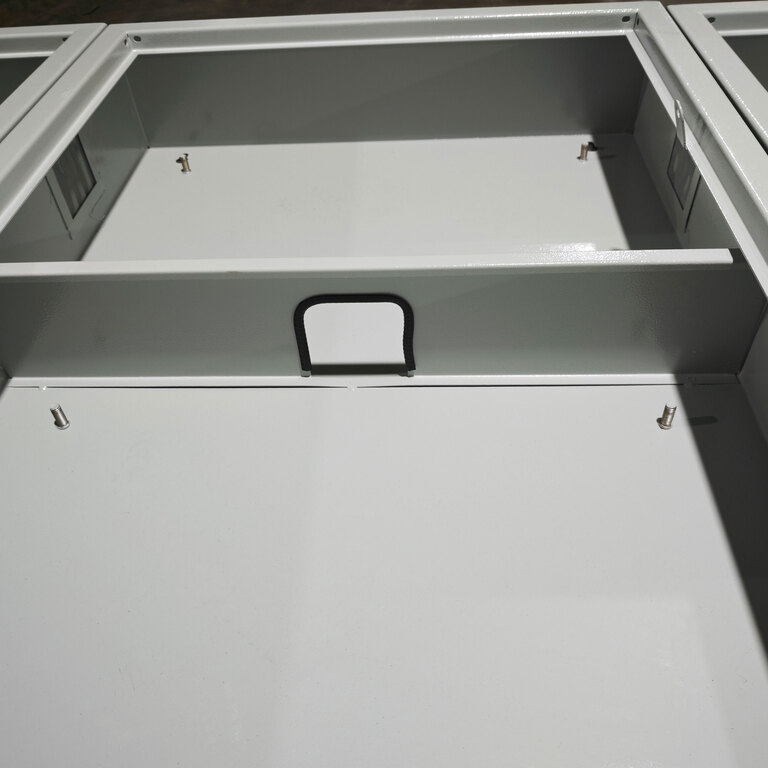

Втората вистинска фотографија ја отвора внатрешната структура на кабинетот, јасно прикажувајќи го дизајнот на јадрото на овој производ - двослојната преграда и претходно инсталираниот систем на нитни.

Интегрирана метална преградна плоча: Силната и слабата струја се одвоени, а жиците се уредни

Интегрирана метална преградна плоча е хоризонтално инсталирана во кутијата, делејќи ја внатрешната празнина на две независни прегради за инсталација на врвот и на дното. Преградата е заварена и фиксирана на рамката на кутијата, со висока јачина, отпорност на свиткување и способност за поддршка на потешки електрични компоненти. Основната вредност на оваа структура лежи во постигнување на одвојување на силна и слаба електрична енергија или хиерархиско распоредување на компонентите:

Горна преграда:Може да се користи за инсталирање на контролни и сигнални компоненти како што се инструменти, индикаторски светла, PLC модули, терминални блокови итн.

Долна преграда:Се користи за уредување на главните компоненти за напојување на колото како што се прекинувачи, контактори, термички релеи и бакарни собирници.

Горните и долните прегради се физички изолирани за да се спречат електромагнетните пречки генерирани од големата струја во главното коло да влијаат на точноста на сигналот на контролното коло. Во исто време, вкрстената интерференција на линиите е значително намалена, а линиите за разликување се јасни на прв поглед за време на одржувањето.

Премин на жица: горните и долните прегради се меѓусебно поврзани и не се користи странично намотување

Во средината на преградата се отвора долг жичен премин во форма на лента. Жиците помеѓу горните и долните прегради може директно да се поврзат преку овој премин без да мора да се заобиколуваат странично на кутијата за жици. Овој детален дизајн ја прави патеката за поврзување најкратка и најредовна. Садовите за кабли може директно да се усогласат со каблите за поставување, истовремено зголемувајќи ја ефикасноста на склопувањето и естетската привлечност.

Претходно инсталирани фиксирани столпчиња од нерѓосувачки челик на четирите агли: елиминирање на потребата за дупчење и тапкање на лице место

Навртките за фиксирани завртки од нерѓосувачки челик се претходно заварени на четирите агли на горните и долните делови на кабинетот, клучна карактеристика на дизајнот што значително го намалува целокупното време на склопување. Во традиционалните инсталации на кабинетот, монтажата на електричните компоненти бара мерење на лице место, позиционирање, дупчење и тапкање - процеси кои не само што одземаат многу време, туку и носат ризик од неусогласени дупки што доведуваат до несигурни инсталации. Со претходно инсталираните столпчиња, овој процес се движи напред во фазата на изработка на лим. По приемот на кабинетот, склопувачите можат директно да ги зацврстат инструментите, шините на прекинувачот, задните плочи за монтирање, терминалните блокови и другите компоненти со помош на завртки на претходно издупчените столпчиња, елиминирајќи ја потребата од каква било обработка на лице место.

Земајќи ја дистрибутивната кутија со 10 кола како пример, претходно инсталираниот дизајн на завртки може да заштеди приближно 30 до 40 минути од времето на склопување. Во големите инженерски нарачки, акумулираните заштеди во трошоците за работна сила и време се значителни.

III. Тело на вратата и монтажа: Комплетен сет, погоден за различни сценарија на примена

Левата страна на кутијата е резервирана за монтажа на шарки на вратата, а истата е усогласена со бела врата од кутијата со истата спецификација. На сликата може да се види дека панелите на вратите од истата серија се поставени на страна, чекајќи го склопувањето. Телото на вратата може да биде опремено со брави и прозорци за набљудување според барањата на клиентите. По затворањето, може да постигне заштита од прав и да ги спречи непрофесионалците да прават грешки.

Методот на инсталација прифаќа изложен тип на ѕид. Задниот дел од кутијата е резервиран со отвори за висење, кои можат директно да се фиксираат на ѕидот без дополнителни држачи. За сценарија за кои е потребна инсталација на земја, опционално може да се опреми и основен држач.

IV. Типични сценарија за примена

Стандардизираната лимна конструкција на двослојната одвоена обвивка од метална кутија за дистрибуција и флексибилниот претходно инсталиран систем за нитни го прават погоден за различни сценарија за дистрибуција и контрола на енергија во затворени простории

Дистрибуција на електрична енергија во зградата: Кутиите за дистрибуција на подот, контролните кутии за осветлување, главните прекинувачи и прекинувачите за разгранување се соодветно наредени во горните и долните прегради.

Индустриска контрола:Саладин контролен кабинет, електрична контролна кутија за усогласување на опремата. Контролерите и терминалите се инсталирани во горниот дел, а погонските компоненти се наредени во долниот оддел.

Лабораторија и чиста работилница:Изгледот обложен со бел прав е во хармонија со внатрешната средина, исполнувајќи ги прав и естетските барања на чисти сценарија.

Сериски инженерски набавки:Стандардизираната структура поддржува производство од големи размери и брза испорака, погодна за централизирано усогласување на големи градежни проекти.

V. Од лим до комплетни комплети: Поедноставете го процесот на склопување со стандардизирани школки

Ouyue Electric е посветена да им обезбеди на клиентите поефикасни и стандардизирани решенија за електрични куќишта наниво на производство на лим. Металните куќишта со двојни прегради имаат интегрирана преграда, претходно инсталирани столпчиња за монтирање и стандардизирана рамка, нудејќи им на градежните панели и на инженерските изведувачи производи што ја комбинираат структурната цврстина со леснотијата на склопување.

Откако ќе се потврдат цртежите на производот, потребни се само 7 дена за да се заврши готовиот производ.Без разлика дали ви се потребни стандардни спецификации или сопствени дизајни врз основа на вашите цртежи,Ве молиме испратете ни ги вашите технички барања,и веднаш ќе обезбедиме предлози за решенија и распоред за производство на примероци.
